型號編制 |
閥體材質 |
驅動方式 |
連接方式 |
結構形式 |
襯里密封 |
公稱壓力 |
特殊定義 |
1單元：類型代號
2單元：驅動方式代號
3單元：連接形式代號
4單元：結構形式代號
5單元：密封面材料或襯里材料代號
6單元：壓力代號或工作溫度下的工作壓力代號
7單元：閥體材料代號
|
結構組成如：
Q941F-16P 分解：
Q-球閥、9-電動、4-法蘭、1-直通
F-四氟密封、16-壓力、P-不銹鋼304
如有特殊要求，直接以廠家標注為準！ |
閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠可按自己的情況制訂出編號方法。
注釋：
1、當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母。
2、對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；防爆電動裝置的閥門用9B表示。
3、當密封副的密封面材料不同時，以硬度低的材料代號表示。
閘閥、球閥、蝶閥
|
|
| 閥體材料 |
代號 |
閥體材料 |
代號 |
| 碳鋼 |
C |
球墨鑄鐵 |
Q |
| Cr13系不銹鋼 |
H |
0Cr17Ni12Mo2系不銹鋼 |
R |
| 1Cr5Mo鉻鉬鋼 |
I |
0Cr17Ni14Mo2系不銹鋼 |
RL |
| 15CrMo鉻鉬鋼 |
H |
塑料 |
S |
| 可鍛鑄鐵 |
K |
銅及銅合金 |
T |
| 鋁合金 |
L |
鈦及鈦合金 |
Ti |
根據燃氣管線的使用壓力，合理選用閥門殼體材質，既能滿足管線的安全運行又能達到減少造價，物盡其用的目的。
1：中壓B級(12 MPa) 以下的輸配管線,建議采用灰鑄鐵閥門，其最大的優點是防腐蝕性能好，而且價格便宜，非常適用于地下管線。
2：高壓B級(18 MPa) 以下，甚至于中壓A 級(014 MPa) 以下，建議選用球墨鑄鐵或鑄鋼制造的閥門，側重推薦選用球墨鑄鐵。例如: 球墨鑄鐵牌號QT400218與鑄鋼牌號WCB相比較，前者的力學性能不低于后者，而防腐蝕性能和鑄造工藝都優于鑄鋼，價格也低于鑄鋼(一般是鑄鋼的70%左右) 。因此球墨鑄鐵閥門的整體性能和價格都優于鑄鋼閥門，在上述壓力范圍內盡可能選用球墨鑄鐵閥門，但是特別要注意對球墨鑄鐵材質質量的監控。
3：在高壓A 級(116 MPa) 或壓力級別更高時，建議選用鑄鋼閥門，制造4MPa壓力級別以下的閥門，一般選用WCB牌號。

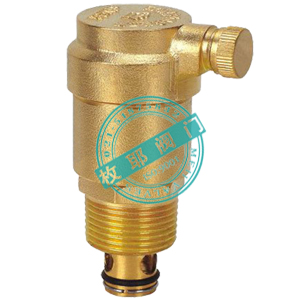

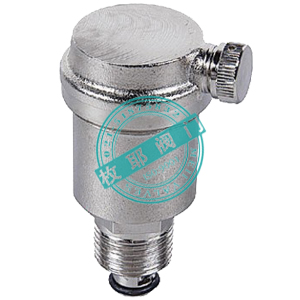

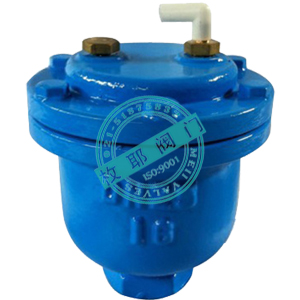

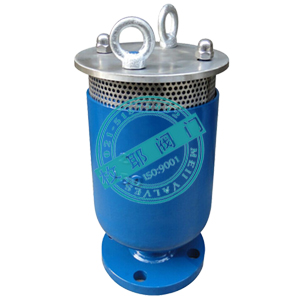

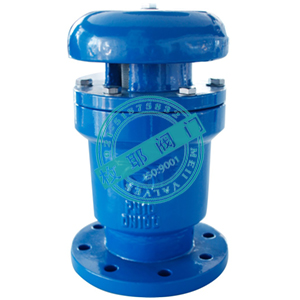

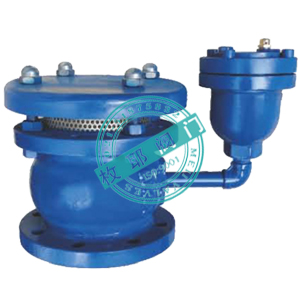

調節閥、電磁閥、排氣閥
|
|
| 驅動方式 |
代號 |
驅動方式 |
代號 |
| 電磁 |
0 |
錐齒輪 |
5 |
| 電磁－液動 |
1 |
氣動 |
6 |
| 電－液動 |
2 |
液動 |
7 |
| 渦輪 |
3 |
氣－液動 |
8 |
| 正齒輪 |
4 |
電動 |
9 |
閥門的驅動方式可根據實際工況要求選用，必要時可由供方提供技術支持。
1、自動閥是指不需要外力驅動，而是依靠介質自身的能量來使閥門動作的閥門。如安全閥、減壓閥、疏水閥、止回閥、自動調節閥等。
2、動力驅動閥：動力驅動閥可以利用各種動力源進行驅動。
例如：電動閥：借助電力驅動的閥門。氣動閥：借助壓縮空氣驅動的閥門。液動閥：借助油等液體壓力驅動的閥門。
此外還有以上幾種驅動方式的組合，如氣-電動閥等。
3、手動閥：手動閥借助手輪、手柄、杠桿、鏈輪，由人力來操縱閥門動作。當閥門啟閉力矩較大時，可在手輪和閥桿之間設置此輪或蝸輪減速器。必要時，也可以利用萬向接頭及傳動軸進行遠距離操作。
旋塞閥、針型閥、排泥閥
|
|
| 連接形式 |
代號 |
連接形式 |
代號 |
| 內螺紋 |
1 |
對焊接 |
6b |
| 外螺紋 |
2 |
對夾 |
7 |
| 法蘭 |
4 |
卡箍 |
8 |
| 承插焊 |
6s |
卡套 |
9 |
本文將對閥門的幾種連接形式：螺紋連接、法蘭連接、卡套連接、卡箍連接、對夾連接進行簡單的描述。
1、螺紋連接：這是一種簡便的連接方法，常用于小閥門。
2、法蘭連接：閥門中用得最多的連接形式。安裝時管道兩端需配套相對應的法蘭，連接需靠螺栓、螺母及墊片夾緊。
3、卡套連接：當旋緊螺母時，卡套受到壓力，使其刃部咬入管子外壁，卡套外錐面又在壓力下與接頭體內錐面密合，因而能夠可靠地防止泄漏。
4、卡箍連接：一種快速連接方法，它只需兩個螺栓，適用于經常拆卸的低壓閥門。
5、對夾連接：用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式，常見于蝶閥安裝方式。
排污閥、放料閥、減壓閥
|
|
例如：
| （1）電動、法蘭連接、明桿楔式雙閘板，閥座密封面材料由閥體直接加工，公稱壓力PN1、閥體材料為灰鑄鐵的閘閥 |
Z942W－1電動楔式雙閘板閘閥 |
|
| （2）手動、外螺紋連接、浮動直通式，閥座密封面材料為氟塑料、公稱壓力PN40、閥體材料為 1Cr18Ni9Ti 的球閥 |
Q21F－40P外螺紋球閥 |
|
| （3）氣動常開式、法蘭連接、屋脊式結構并襯膠、公稱壓力PN6、閥體材料為灰鑄鐵的隔膜閥 |
G6K41J－6氣動常開襯膠隔膜閥 |
|
| （4）液動、法蘭連接、垂直板式、閥座密封面材料為鑄銅、閥瓣密封面材料為橡膠、公稱壓力PN2.5、閥體材料為灰鑄鐵的蝶閥 |
D741X－2.5液動蝶閥 |
|
| （5）電動驅動對焊接連接、直通式、閥座密封面材料為堆焊硬質合金、工作溫度540℃時工作壓力17.0MPa、閥體材料鉻鉬釩鋼的截止閥 |
J961Y－P54170V電動焊接截止閥 |
閥門的型號編制由7個單元組成，其含量如圖所示：公稱壓力號用阿拉伯數字表示，其數值是以兆帕（MPa）為單位的公稱壓力值的10倍，用于電站工業的閥門，當介質最高溫度超過530℃時，其數值以兆帕（MPa）為單位的工作壓力值的10倍。參照JB4018-85標準。
安全閥、平衡閥、止回閥
|
|
| 密封面或襯里材料 |
代號 |
密封面或襯里材料 |
代號 |
| 錫基軸承合金（巴氏合金） |
B |
尼龍塑料 |
N |
| 搪瓷 |
C |
滲硼鋼 |
P |
| 滲氮鋼 |
D |
襯鉛 |
Q |
| 氟塑料 |
F |
奧氏體不銹鋼 |
R |
| 陶瓷 |
G |
塑料 |
S |
| Cr13系不銹鋼 |
H |
銅合金 |
T |
| 襯膠 |
J |
橡膠 |
X |
| 蒙乃爾合金 |
M |
硬質合金 |
Y |
閥門的密封面是指閥座與關閉件互相接觸而進行關閉的部分。當密封面上的比壓在40MPa以下時，密封面的質量對閥門密封性能起決定性作用。這是因為：當密封面上的比壓小、表面粗糙度低時，泄漏量迅速增加。當密封面上的比壓大時，表面粗糙度對泄漏量影響顯著減小。密封面的寬度決定毛細孔的長度。當寬度加大時，流體沿毛細孔的運動行程加長，運動阻力增加。加大密封面寬度可以減小高壓閥中的侵蝕磨損。密封面寬度加大后，會引起泄漏行程長度成正比地加大，因而能夠按比例地減少泄漏量。但密封面寬度增加，在同樣的密封力下，密封比壓減小，又會使泄漏的可能性增加。因此，不能無限的增加密封面寬度。
隔膜閥、阻火器、刀閘閥
|
|
|
閥門指定溫度下的工作壓力，是供參考用的圓整數值，分為不同級別，用PN表示，按GB/T1048-1990規定，國標閥門單位為MPa，磅級閥門用LB表示。以下的公稱壓力 PN 數值依據 GB/T 1048-2004 標準。PN：與管道系統元件的力學性能和尺寸特性相關、用于參考的字母和數字組合的標識。它由字母 PN 和后跟無因次的數字組成。在我國，涉及公稱壓力時，為了明確起見，通常給出計量單位，以“MPA”表示。在英、美等國家中，盡管目前在有關標準中已列入了公稱壓力的概念，但實際使用中仍采用英制單位Class。由于公稱壓力和壓力級的溫度基準不同，因此兩者沒有嚴格的對應關系。日本標準中有一種“K”級制，例如10K、20K、40K等。這種壓力級的概念與英制單位中的壓力級制相同，但計量單位采用米制。 |
公稱壓力PN(MPa)：與管道系統部件耐壓能力有關的參考數值，為便于使用，通常取R10系列的優先數。公稱壓力是指管材20℃時輸水的工作壓力。若水溫在25℃-45℃之間應按不同的溫度下降系數，修正工作壓力。公稱壓力PN 是一個用數字表示的與壓力有關的標示代號，是供參考用的方便的圓整數。同一公稱壓力PN值所標示的同一公稱通徑的所有管路附件具有與端部連接型式相適應的同一連接尺寸。工作壓力是指給水管道正常工作狀態下作用在管內壁的最大持續運行壓力，不包括水的波動壓力。設計壓力是指給水管道系統作用在管內壁上的最大瞬時壓力。一般采用工作壓力及殘余水錘壓力之和。
過濾器、液壓閥門、視鏡
|
|
具有其他功能作用閥門的表示代號：
| 第二功能作用名稱 |
代號 |
第二功能作用名稱 |
代號 |
| 低溫型 |
D |
緩閉型 |
H |
| 保溫型 |
B |
排渣型 |
P |
| 波紋管型 |
W |
吹掃型 |
C |
| 伸縮法蘭型 |
S |
防火型 |
F |
| V形球型 |
V |
快速型 |
Q |
帶有特異結構閥門的角標代號：
| 特異結構名稱 |
代號 |
特異結構名稱 |
代號 |
| 刀型平板閘閥 |
D |
水封型 |
S |
| 帶導流孔型閘閥 |
K |
不帶導流孔型閘閥 |
W |
